Фреоновый контур в климатическом оборудовании: как система охлаждает и нагревает воздух

Что представляет собой фреоновый контур

Несмотря на распространённое выражение «выработка холода», климатическая техника фактически не создаёт холод. В режиме охлаждения она забирает избыточное тепло из воздуха внутри помещения и выводит его наружу. При работе на обогрев процесс меняет направление: тепло извлекается из наружного воздуха и передаётся в помещение.

Фреоновым такой контур называют условно. В современных установках могут использоваться разные типы хладагентов, а слово «фреон» часто применяется как их общее бытовое название.

Из каких элементов состоит фреоновый контур

Типовая холодильная система включает четыре основных узла:

• компрессор;
• конденсатор;
• расширительное устройство;
• испаритель.

Дополнительно в состав оборудования могут входить фильтр-осушитель, ресивер, отделитель жидкости, маслоотделитель, четырёхходовой клапан, датчики температуры и давления, смотровое стекло, сервисные порты и элементы автоматики.

Все компоненты соединяются медными трубопроводами. По одной части магистрали движется хладагент под высоким давлением, по другой — под низким. Герметичность соединений имеет принципиальное значение, поскольку даже небольшая утечка постепенно снижает производительность установки и может привести к поломке компрессора.

Как работает фреоновый контур в режиме охлаждения

Рабочий цикл состоит из нескольких последовательно повторяющихся процессов.

1. Сжатие хладагента

В компрессор поступает газообразный хладагент с низким давлением и относительно невысокой температурой. Компрессор сжимает газ, в результате чего его давление и температура значительно повышаются.

После сжатия горячий хладагент направляется к теплообменнику наружного блока.

2. Конденсация

В конденсаторе горячий хладагент отдаёт тепло наружному воздуху. Для ускорения теплообмена вентилятор пропускает воздушный поток через оребрение теплообменника.

Отдавая тепловую энергию, хладагент переходит из газообразного состояния в жидкое. При этом он сохраняет высокое давление.

3. Снижение давления

Далее жидкий хладагент проходит через капиллярную трубку, терморегулирующий вентиль или электронный расширительный клапан. В этом устройстве резко уменьшаются давление и температура рабочего вещества.

После дросселирования образуется холодная смесь жидкости и пара, которая поступает в испаритель.

4. Испарение

В испарителе хладагент поглощает тепло из проходящего через теплообменник комнатного воздуха. Забирая тепловую энергию, жидкая часть хладагента испаряется.

Воздух после контакта с холодной поверхностью теплообменника становится прохладнее и подаётся обратно в помещение. Газообразный хладагент возвращается к компрессору, после чего цикл повторяется.

Почему при охлаждении образуется конденсат

Во внутреннем воздухе всегда содержится определённое количество водяного пара. Когда тёплый поток проходит через холодный испаритель, его температура может снизиться ниже точки росы. В результате содержащаяся в воздухе влага оседает на поверхности теплообменника в виде капель.

Вода стекает в специальный поддон и выводится через дренажную систему. Поэтому кондиционер не только снижает температуру, но и частично осушает воздух.

Засорение дренажа может привести к протечкам, появлению неприятного запаха и повышенной влажности внутри корпуса оборудования.

Как фреоновый контур нагревает воздух

Для работы на обогрев климатическая установка должна иметь возможность изменять направление движения хладагента. Эту функцию выполняет четырёхходовой клапан.

После переключения клапана теплообменники меняются ролями:

• внутренний теплообменник становится конденсатором;
• наружный теплообменник работает как испаритель.

Компрессор по-прежнему сжимает хладагент, но теперь горячий газ поступает во внутренний блок. Там он отдаёт тепло воздуху помещения и конденсируется. Затем хладагент проходит через расширительное устройство, охлаждается и направляется в наружный теплообменник.

Даже при невысокой уличной температуре воздух содержит тепловую энергию. Хладагент поглощает её в наружном блоке, испаряется и возвращается в компрессор. Таким образом, оборудование переносит тепло с улицы внутрь здания.

Чем тепловой насос отличается от электрического обогревателя

Обычный электрический нагреватель преобразует потребляемую электроэнергию непосредственно в тепло. Тепловой насос использует электричество главным образом для работы компрессора, вентиляторов и автоматики, а основную часть тепловой энергии переносит из внешней среды.

Благодаря этому количество переданного в помещение тепла может превышать объём потреблённой электрической энергии. Эффективность оценивают с помощью коэффициента COP — отношения полученной тепловой мощности к затраченной электрической мощности.

Реальное значение коэффициента зависит от температуры наружного воздуха, состояния оборудования, выбранного режима, характеристик хладагента и качества монтажа.

Зачем наружному блоку нужна оттайка

При работе на обогрев наружный теплообменник становится холодным. Содержащаяся в уличном воздухе влага может замерзать на его поверхности. Постепенно образующийся слой инея затрудняет прохождение воздуха и ухудшает теплообмен.

Для удаления наледи автоматика периодически включает режим оттайки. На короткое время движение хладагента изменяется, и наружный теплообменник нагревается. Лёд тает, после чего оборудование возвращается к обычному обогреву.

Во время оттайки подача тёплого воздуха в помещение может временно прекращаться. Это является штатной особенностью работы теплового насоса, а не признаком неисправности.

Как регулируется производительность системы

В простых моделях компрессор работает по принципу включения и отключения. После достижения заданной температуры он останавливается, а при изменении условий запускается снова.

Инверторные системы регулируют частоту вращения компрессора. После интенсивного охлаждения или нагрева оборудование снижает мощность и поддерживает температуру без частых остановок.

Такой подход позволяет:

• точнее поддерживать заданные параметры;
• уменьшать температурные колебания;
• снижать пусковые нагрузки;
• повышать акустический комфорт;
• рациональнее расходовать электроэнергию.

Работа инверторного оборудования требует исправных датчиков, корректной настройки автоматики и соблюдения требований к длине трубопроводов.

Какие неисправности возникают во фреоновом контуре

Одной из наиболее распространённых проблем является утечка хладагента. Она может возникать из-за некачественной вальцовки, повреждения труб, вибрации, коррозии или нарушения герметичности сервисных соединений.

На утечку могут указывать следующие признаки:

• снижение эффективности охлаждения или нагрева;
• продолжительная работа без достижения заданной температуры;
• обмерзание отдельных участков трубопровода;
• появление ошибок по давлению;
• повышенная нагрузка на компрессор.

Простая дозаправка без поиска причины не решает проблему. Сначала необходимо обнаружить место утечки, восстановить герметичность, проверить контур, выполнить вакуумирование и только после этого заправить систему требуемым количеством хладагента.

К другим неисправностям относятся загрязнение теплообменников, поломка вентилятора, засорение расширительного устройства, попадание воздуха или влаги в контур, неисправность датчиков и недостаточная циркуляция хладагента.

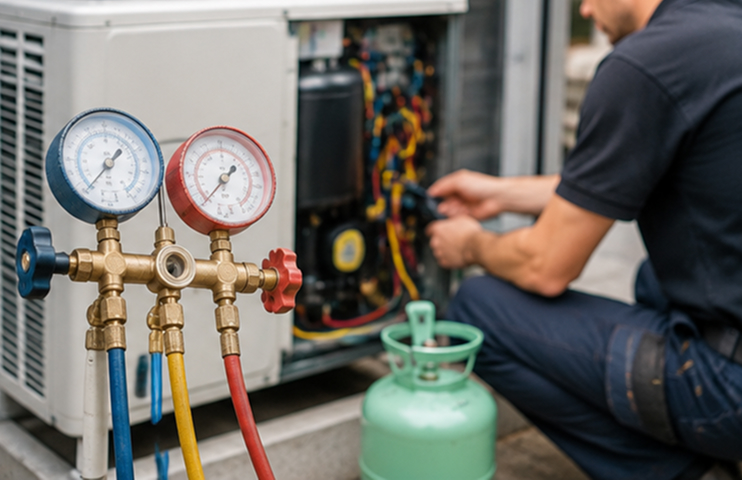

Почему важны вакуумирование и правильная заправка

После монтажа в трубопроводах остаются воздух и водяной пар. Перед запуском их необходимо удалить вакуумным насосом. Если пропустить этот этап, внутри системы может повыситься давление, ухудшиться теплообмен и образоваться влага, способная повредить компрессорное масло и элементы контура.

Количество хладагента также должно соответствовать требованиям производителя. Недостаточная заправка снижает производительность и ухудшает охлаждение компрессора. Избыточная заправка повышает давление и увеличивает нагрузку на оборудование.

Оценивать заправку только по температуре трубы или субъективным ощущениям нельзя. При обслуживании учитывают массу хладагента, давление, температуру, перегрев, переохлаждение и параметры работы конкретной установки.

Как обслуживать фреоновый контур

Сам контур является герметичным и при исправном состоянии не требует регулярной дозаправки. Хладагент не расходуется в процессе нормальной эксплуатации.

Периодическое техническое обслуживание предусматривает:

• очистку теплообменников;
• проверку фильтров;
• осмотр труб и соединений;
• контроль давления и температуры;
• проверку дренажной системы;
• диагностику компрессора и вентиляторов;
• поиск следов масла, которые могут указывать на утечку;
• тестирование защитной автоматики.

Проводить работы с хладагентом должен подготовленный специалист, использующий подходящие приборы и соблюдающий требования безопасности.

Фреоновый контур является основой работы большинства современных кондиционеров и тепловых насосов. В режиме охлаждения система переносит тепло из помещения наружу, а при обогреве направляет тепловую энергию с улицы внутрь здания.
