VAV-вентиляция — это система с переменным расходом воздуха. Аббревиатура происходит от английского Variable Air Volume. В отличие от обычной вентиляции, которая подаёт постоянный объём воздуха, VAV-система автоматически регулирует его количество в зависимости от текущих потребностей каждого помещения.
Такое решение часто используют в офисах, торговых центрах, гостиницах, учебных учреждениях и других зданиях с большим количеством отдельных зон.
Принцип работы VAV-вентиляции

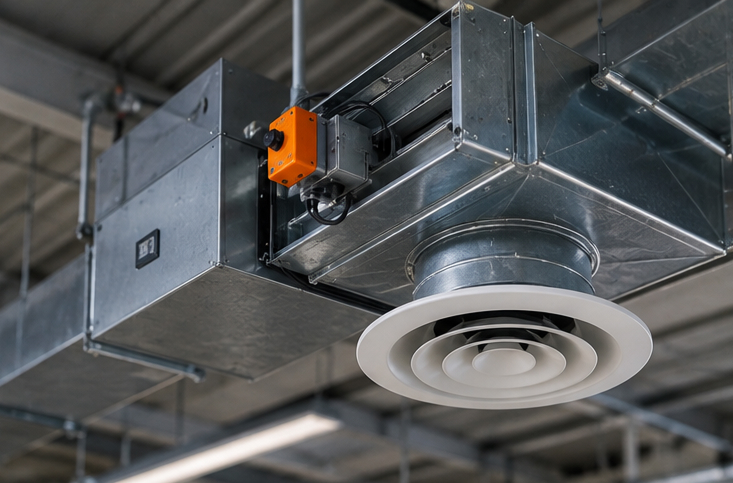

Центральная приточная установка подготавливает воздух: фильтрует, нагревает или охлаждает его. Затем воздух поступает по каналам к VAV-клапанам, установленным в отдельных помещениях или зонах.
Контроллер регулирует положение заслонки на основании показаний датчиков. Система может учитывать:
- температуру в помещении;
- содержание углекислого газа;
- количество людей;
- заданный график работы.
Если в помещении становится жарко или увеличивается число людей, клапан повышает расход воздуха. Когда помещение пустует или достигается заданная температура, объём подачи уменьшается.
Основные элементы системы
В состав VAV-вентиляции входят приточная установка, воздуховоды, регулирующие клапаны, датчики, контроллеры и система автоматизации. Для поддержания стабильного давления вентилятор обычно оснащается частотным преобразователем.
Работа всех компонентов должна быть согласована. Иначе в одних помещениях может возникнуть недостаток воздуха, а в других — повышенный шум или сквозняки.
Преимущества VAV-вентиляции
Главное достоинство системы заключается в экономии энергии. Оборудование подаёт только тот объём воздуха, который требуется в конкретный момент. Благодаря этому снижается нагрузка на вентиляторы, нагреватели и охладители.
К другим преимуществам относятся:
- индивидуальное регулирование микроклимата;
- гибкое зонирование здания;
- уменьшение эксплуатационных расходов;
- возможность интеграции с диспетчеризацией;
- автоматическое изменение производительности.
Особенно заметна экономия в зданиях, где помещения используются неравномерно.
Что учитывать при проектировании
Эффективность VAV-системы зависит от точного расчёта расхода воздуха и правильного размещения оборудования. Необходимо определить минимальный и максимальный расход для каждой зоны, рассчитать давление в сети и подобрать клапаны подходящего размера.
Важно также предусмотреть удобный доступ к оборудованию для настройки и обслуживания. После монтажа выполняются балансировка системы, проверка датчиков и настройка алгоритмов автоматики.
VAV-вентиляция позволяет подавать воздух в соответствии с фактической нагрузкой каждого помещения. Она повышает комфорт, уменьшает энергопотребление и делает управление микроклиматом более гибким. Однако ожидаемый результат достигается только при грамотном проектировании, качественном монтаже и правильной пусконаладке системы.
